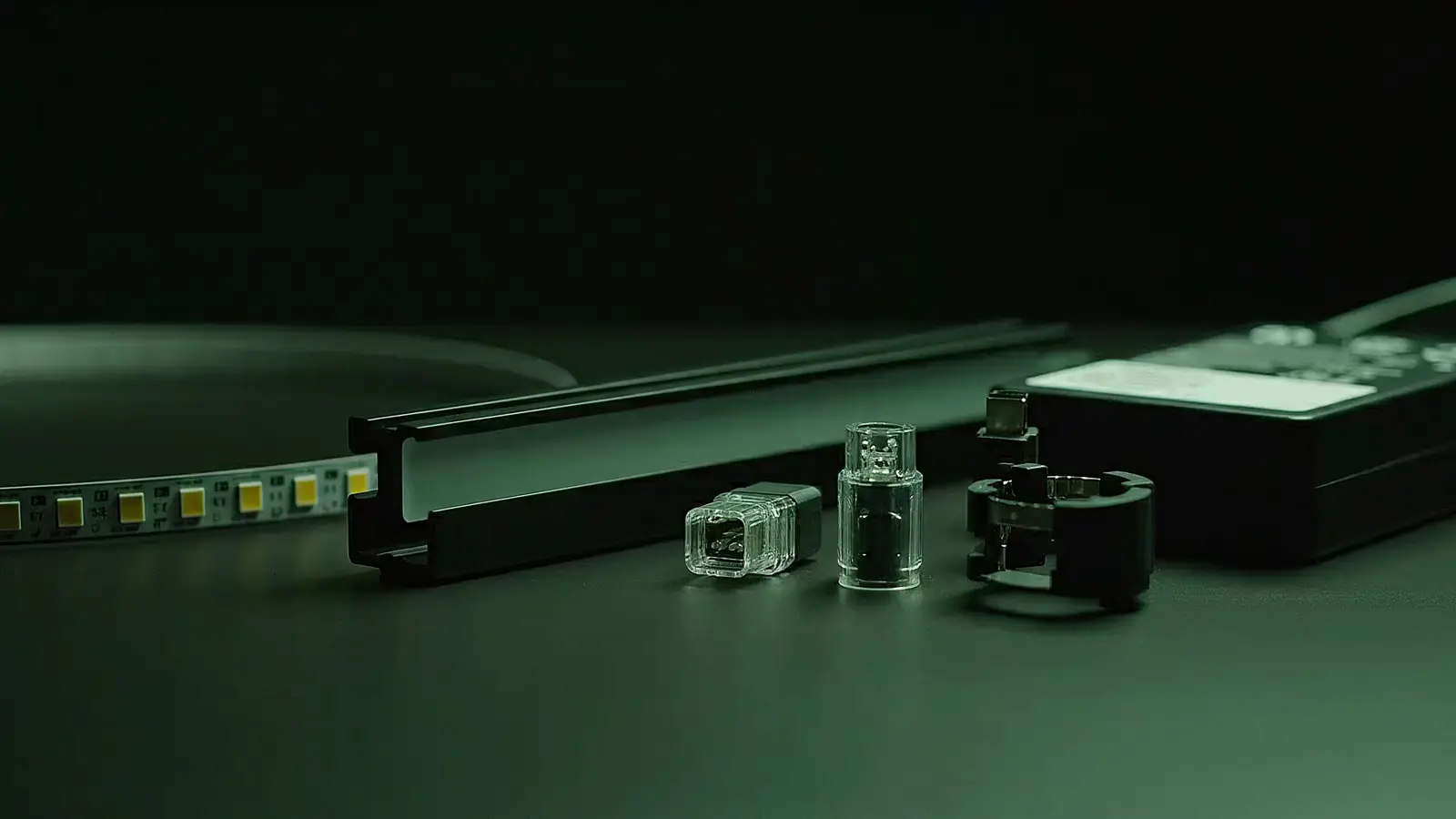

Aluminium-Profile für LED-Streifen: Kühlung, Schutz und Lichtformung im Vergleich
Aluminium-Profile sind weit mehr als dekoratives Beiwerk – sie sind das Rückgrat einer professionellen LED-Installation. Wer einmal erlebt hat, wie ein ungeschützter LED-Streifen nach 18 Monaten durch Überhitzung ausfällt, versteht den Wert eines ordentlichen Profils. Die Wärmeleitfähigkeit von Aluminium liegt bei etwa 160–200 W/(m·K), was es zum idealen Wärmeableiter für LEDs macht, die je nach Typ zwischen 0,5 und 3 Watt pro 10 cm erzeugen können.
Profiltypen und ihre spezifischen Anwendungsfelder
Der Markt unterscheidet im Wesentlichen vier Grundformen: Aufbauprofile, Einbauprofile, Eckprofile und Pendelprofile. Aufbauprofile wie das klassische U-Profil eignen sich für Möbelunterseiten und Regale, wo keine Fräsung möglich ist. Einbauprofile werden bündig in Decken oder Böden eingelassen – hier sind Tiefen zwischen 8 und 15 mm gängig, wobei tiefere Profile mehr Platz für breitere Streifen bis 12 mm bieten. Eckprofile mit 45°- oder 60°-Winkel lösen das häufige Problem von Übergängen an Wand-Decken-Kanten, ohne dass Lichtpunkte entstehen.
Bei der Materialstärke macht ein Unterschied von einem Millimeter bereits viel aus: Profile mit 1,5 mm Wandstärke nehmen merklich mehr Wärme auf als 0,8-mm-Varianten aus dem Niedrigpreissegment. Für Streifen mit mehr als 14,4 W/m empfehle ich grundsätzlich Profile mit mindestens 1,2 mm Wandstärke und einer Bodenfläche von mindestens 12 mm Breite – das vergrößert die Kontaktfläche zum Streifen signifikant.
Abdeckungen: Optik trifft Funktion
Die Wahl der Abdeckung entscheidet über Lichtcharakter und Langlebigkeit der Installation. Klare Abdeckungen transmittieren bis zu 92 % des Lichts, zeichnen aber jeden einzelnen LED-Chip als Hotspot ab – bei einem Streifenabstand von 33 mm pro LED ist das bei Betrachtungsabständen unter 80 cm deutlich sichtbar. Wer das vermeiden möchte, sollte sich mit dem Thema homogener Lichtverteilung durch Diffusoren auseinandersetzen, die den Lichtaustritt auf 70–85 % reduzieren, dafür aber ein vollkommen gleichmäßiges Leuchtbild erzeugen.
Milchige oder opake Abdeckungen aus Polycarbonat oder PMMA sind nicht identisch – PMMA ist kratzfester und UV-stabiler, Polycarbonat dagegen schlagzäher. Für Außenanwendungen gilt PMMA als die bessere Wahl, da es nach Jahren keine Vergilbung zeigt. Die richtige Abdeckung beeinflusst nicht nur die Optik, sondern auch die Farbwiedergabe: Günstige Abdeckungen können den Ra-Wert des Streifens um 3–5 Punkte reduzieren.
Zum mechanischen Schutz gehört mehr als die Abdeckung allein. Gerade in Küchen, Bädern oder industriellen Umgebungen übernimmt das Profil zusammen mit einer passenden zuverlässigen Schutzlösung für die gesamte LED-Installation die Funktion einer vollständigen Einhausung gegen Staub, Spritzwasser und mechanische Beschädigung. Profile mit durchgehender Nut akzeptieren dabei Abdeckungen unterschiedlicher Hersteller, was bei der Komponentenauswahl mehr Flexibilität schafft.
- Aufbauprofile: Montagehöhe beachten – ab 14 mm Höhe entstehen bei seitlicher Betrachtung störende Schattenwürfe
- Einbauprofile: Immer 5 mm Übermaß zur Fräsbreite einkalkulieren für thermische Ausdehnung
- Eckprofile: Innenwinkel exakt ausmessen – Toleranzen von 2° führen zu Spaltbildung im fertigen Einbau
- Endkappen: Nie weglassen – offene Profilenden sind Staub- und Insektenfallen, die den Streifen langfristig schädigen
Diffusoren und Abdeckungen: Materialien, Lichtdurchlässigkeit und Blendschutz-Technologien
Wer schon einmal einen unverkleideten LED-Streifen direkt in eine Aluminiumschiene eingebaut hat, kennt das Problem: einzeln erkennbare Lichtpunkte, harte Schattenbildung und eine Blendwirkung, die selbst bei niedrigen Helligkeitsstufen unangenehm auffällt. Genau hier setzen Diffusoren an. Sie streuen das punktförmige Licht der einzelnen LEDs zu einem gleichmäßigen, flächigen Lichtband – ein Effekt, der sowohl ästhetisch als auch funktional entscheidend ist. Wer sanftes, blendfreies Licht ohne sichtbare Hotspots erzeugen möchte, kommt an einem qualitativ hochwertigen Diffusor nicht vorbei.
Materialien und ihre Lichttransmissionswerte
Der Markt bietet primär drei Materialien: Polycarbonat (PC), Polymethylmethacrylat (PMMA/Acrylglas) und Polyethylen (PE). Polycarbonat ist schlagzäher, UV-stabiler und wird bevorzugt in Außenanwendungen eingesetzt – typische Lichttransmission liegt bei klaren PC-Abdeckungen um 89–92 %, bei matten Ausführungen zwischen 50 und 75 %. PMMA bietet die bessere Lichtweiterleitung und optische Reinheit, ist aber spröder. Matte oder opake Oberflächen werden durch Sandstrahlung, Ätzverfahren oder direkte Compoundierung mit Streupartikeln erzeugt – letzteres liefert gleichmäßigere Ergebnisse als nachträgliche Oberflächenbehandlung.
Entscheidend für die Praxis: Die Abdeckungsgeometrie beeinflusst den Abstrahlwinkel erheblich. Eine flache, ebene Abdeckung verändert den Winkel kaum, während gewölbte Linsenprofile ihn auf bis zu 120° aufweiten können. Bei High-Density-Stripes mit 240 LEDs/m und einem Pitch von nur 4,2 mm reicht oft eine klare Abdeckung aus, um Hotspots zu vermeiden – bei 60 LEDs/m mit 16,7 mm Pitch braucht es hingegen mindestens ein mittelmattes Profil mit einer Streutiefe von etwa 10 mm Abstand zwischen LED und Diffusor. Dieser Mindestabstand ist das eigentliche Geheimnis gleichmäßiger Lichtverteilung.
Abdeckungstypen und Schutzfunktionen
Abdeckungen übernehmen neben der optischen Funktion auch mechanische und chemische Schutzaufgaben. Die passende Abdeckung kann die Lichtqualität und Langlebigkeit einer Installation grundlegend verändern – besonders in Feuchträumen, Küchen oder industriellen Umgebungen. Für solche Anwendungen sind Abdeckungen mit IP-Klassifizierungen bis IP67 erhältlich, wobei die Schutzklasse immer aus dem Zusammenspiel von Profil und Abdeckung resultiert, nicht aus einer Komponente allein.
- Klare Abdeckungen: Transmission 88–93 %, sichtbare LED-Punkte bei niedrigen Dichten, ideal für dekorative Akzentbeleuchtung
- Matte Abdeckungen (Opal/Milchglas-Effekt): Transmission 55–75 %, homogenes Lichtbild, Standardwahl für Indirektbeleuchtung
- Stark streuende Abdeckungen: Transmission unter 50 %, maximale Homogenität, geringer Lichtstromverlust durch thermische Eigenabsorption
- Prismatische Abdeckungen: Gezielter Lichtlenker mit definierten Abstrahlwinkeln, eingesetzt in Retail- oder Arbeitsplatzbeleuchtung
Wer eine Komplettlösung mit mechanischem Schutz und optischer Funktion sucht, findet in durchdachten Profil-Hüllen-Kombinationen die beste Grundlage: eine robuste Hülle schützt die LED-Elektronik gleichzeitig vor Staub, Feuchtigkeit und mechanischer Beschädigung. Beim Kauf sollte man auf die Kompatibilität zwischen Profil-Innenmaß und Abdeckungsbreite achten – Toleranzen von mehr als 0,3 mm führen zu Klappergeräuschen oder Spaltbildung mit Schmutzablagerungen.
Vor- und Nachteile von hochwertigen Komponenten in LED-Installationen
| Aspekt | Pro | Contra |
|---|---|---|
| Verarbeitungstoleranz | Erhöht die Lebensdauer | Kann höhere Kosten verursachen |
| Materialzertifizierungen | Garantiert hohe Qualität und Sicherheit | Kann schwer zu beschaffen sein |
| Herstellergarantien | Bietet zusätzliche Sicherheit und Unterstützung | Könnte an spezifische Bedingungen gebunden sein |
| Kompatibilität der Komponenten | Vermeidung von Inkompatibilitäten | Planung und Auswahl können kompliziert sein |
| Kühlung durch Aluminium-Profile | Verbessert die Effizienz und Lebensdauer der LEDs | Könnte zusätzlicher Installationsaufwand nötig sein |
| Diffusoren für Lichtverteilung | Erzeugt gleichmäßige Beleuchtung ohne Hotspots | Kann Lichtverlust verursachen |
Elektrische Verbindungstechnik: Connector-Typen, Kontaktsicherheit und Kompatibilitätskriterien
Die Verbindungstechnik ist das schwächste Glied in vielen LED-Installationen – nicht wegen mangelnder Produktqualität, sondern wegen falscher Auswahl und Montage. Ein Übergangswiderstand von nur 0,5 Ohm an einem schlecht sitzenden Connector erzeugt bei 2A Stromfluss bereits 2 Watt Verlustleistung, was zu lokalem Hitzestau und letztendlich zum Lichtausfall führt. Wer einmal die wichtigsten Auswahlkriterien für den passenden LED-Streifen-Connector verinnerlicht hat, vermeidet die typischen Fehler von Anfang an.
Connector-Typen und ihre Anwendungsgrenzen
Der Markt bietet im Wesentlichen drei Kategorien: Clip-on-Klemm-Connector, Lötverbindungen und Schraubklemmen-Adapter. Klemm-Connectoren wie der weit verbreitete WAGO-kompatible Typ arbeiten zuverlässig bis etwa 24V/5A, sind aber sensitiv gegenüber Streifenbreite und Kupferauflage. Bei 12V-Streifen mit nur 1 oz Kupferauflage (35 µm) reichen Klemmer in der Regel aus; bei High-Power-Streifen mit 120 LEDs/m und 2 oz Kupfer sollte man auf gelötete Verbindungen setzen. Lötverbindungen bleiben technisch überlegen – ein sauberer Lötpunkt mit 60/40-Lot erzielt Kontaktwiderstände unter 0,01 Ohm und ist mechanisch dauerhafter als jede Klemmlösung.
Besondere Aufmerksamkeit verdienen RGBW- und RGB-Connectoren, da hier 4 bzw. 5 Kontaktbahnen auf engstem Raum zusammenkommen. Schon eine minimale Verschiebung von 0,3 mm beim Einlegen kann zur Kanalvertauschung führen – der Rotkanal liegt dann auf Masse, was den Controller beschädigen kann. Verwende ausschließlich Connectoren, deren Kontaktpins individuell gefedert sind und die einen spürbaren Einrastpunkt haben.
Kompatibilität: Breite, Pitch und Pad-Layout
Die häufigste Fehlerquelle beim Connector-Kauf ist die Verwechslung von Streifenbreite und Pad-Abstand. 8 mm breite Streifen mit engem Pad-Pitch (1,6 mm) vertragen keine Connectoren für 10-mm-Streifen – die Kontaktflächen überlappen sich nicht mehr vollständig. Prüfe vor dem Kauf drei Parameter: Streifenbreite in mm, Anzahl der Leiterbahnen sowie den Pad-Pitch (Abstand Mitte-Mitte zwischen den Kontaktpads). Seriöse Hersteller geben alle drei Werte im Datenblatt an; fehlen diese Informationen, ist Vorsicht geboten.
- Einzelfarb-Streifen: 2-polige Connectoren, Standard-Pitches 1,5 mm (8 mm Streifen) oder 2,0 mm (10 mm Streifen)
- RGB-Streifen: 4-polig, Breite typisch 10 mm oder 12 mm, Pitch 2,0–2,5 mm
- RGBW/RGBWW: 5-polig, fast ausschließlich 12 mm Breite, Pitch 2,0 mm
- COB-Streifen: Benötigen spezielle Flachband-Connectoren, da kein konventionelles Pad-Layout vorhanden
Ein oft übersehener Aspekt ist der Schutz der Verbindungsstelle selbst. Connectoren sitzen mechanisch frei, sammeln Staub und sind anfällig für Oxidation. In Feuchträumen oder Außenanwendungen solltest du Verbindungsstellen zusätzlich mit Schrumpfschlauch oder transparentem Silikon versiegeln – eine Maßnahme, die auch für die Haltbarkeit der gesamten Installation entscheidend ist, wie sich im Kontext der richtigen Schutzhülle für dauerhaft sichere LED-Installationen zeigt. Kontaktkorrosion erhöht den Widerstand schleichend über Monate und macht sich erst durch unregelmäßiges Flackern bemerkbar, wenn der Schaden bereits eingetreten ist.
Schutzklassen und IP-Ratings: Welche Hülle welchen Bedingungen standhält
Das IP-Rating (Ingress Protection) nach IEC 60529 ist keine Marketing-Kennzahl, sondern ein verbindliches Prüfverfahren mit definierten Testbedingungen. Die zweistellige Zahl hinter „IP" gibt jeweils an, wie gut ein Gehäuse gegen Fremdkörper (erste Ziffer, Skala 0–6) und gegen Feuchtigkeit (zweite Ziffer, Skala 0–9K) geschützt ist. Wer diese Systematik versteht, trifft bei der Komponentenwahl keine Fehler mehr.
Die IP-Stufen im Praxisvergleich
IP20 ist der Standard für trockene Innenräume – Schutz gegen feste Fremdkörper über 12 mm, aber keinerlei Feuchtigkeitsschutz. Wohnzimmer-Coves, Schrankinnenbeleuchtung oder Aufbauten hinter Verkleidungen sind klassische Anwendungsgebiete. Hier genügt eine offene Aluprofil-Lösung; die richtige Auswahl einer schützenden Hülle konzentriert sich in diesem Segment vor allem auf mechanischen Schutz und Wärmeableitung, nicht auf Abdichtung.
IP44 schützt gegen Spritzwasser aus beliebiger Richtung und gegen Fremdkörper über 1 mm. Das reicht für überdachte Außenbereiche, Carports oder Badezimmer außerhalb der Schutzzone 1. Wichtig: Der Schutzgrad gilt für das Profil selbst – Verbinder und Einspeisung müssen separat bewertet werden. Wer geeignete Verbinder für seine LED-Strecken sucht, muss darauf achten, dass auch die Steckverbindungen das gleiche oder ein höheres IP-Rating aufweisen, sonst ist die Schwachstelle im System vorprogrammiert.
IP65 bedeutet vollständiger Staubschutz plus Schutz gegen Strahlwasser (Düse, 6,3 mm, aus beliebiger Richtung, mindestens 3 Minuten). Dieses Rating deckt den Großteil anspruchsvoller Außenanwendungen ab: Fassadenbeleuchtung, Terrassenunterbauten, Küchenrückwände mit Spritzbereich. Profile mit IP65 sind typischerweise mit einer Silikonvergussmasse oder einem eng anliegenden Silikonschlauch ausgeführt.
IP67 und IP68 sind Tauchschutzklassen – 30 Minuten in 1 m Wassertiefe (IP67) beziehungsweise dauerhaftes Untertauchen gemäß Herstellerangabe (IP68). Poolrandbeleuchtung, Unterwasserinstallationen in Springbrunnen oder Teichen erfordern zwingend IP68. Hier spielt die Qualität der Abdeckung und Vergussung eine entscheidende Rolle, denn Mikroporositäten im Silikon führen bei Druckwechseln über Zeit unweigerlich zu Feuchtigkeitseintritt.
Praxisfehler und was sie kosten
Der häufigste Planungsfehler: IP-Ratings werden als binär verstanden. Tatsächlich degradiert jede mechanische Bearbeitung – Sägeschnitte, Bohrungen, nachträgliche Kabeleinführungen – den Schutzgrad sofort auf null, wenn keine geeigneten Kabelverschraubungen (ebenfalls mit passendem IP-Rating) verwendet werden. Bei IP68-Installationen sollten ausschließlich vergossene Abschlüsse oder konfektionierte Pigtail-Enden eingesetzt werden.
- UV-Stabilität ist kein Bestandteil des IP-Ratings – für Außenanwendungen nur Profile aus UV-stabilisiertem Polycarbonat oder eloxiertem Aluminium verwenden
- Temperaturdrift: Silikonverguss bleibt bis ca. –40 °C flexibel, PVC-Ummantelungen werden darunter spröde und verlieren den Schutzgrad
- Chemikalienbeständigkeit: In Schwimmbädern zerstört Chlor ungefüllte Silikone innerhalb einer Saison – hier zwingend auf Produktdatenblatt mit Chlorbeständigkeitsnachweis achten
- Zertifizierungstiefe: IP-Angaben ohne IEC-60529-Zertifikat durch Prüflabor (TÜV, SGS, Bureau Veritas) sind Herstellerversprechen ohne Verbindlichkeit
Ein konkretes Rechenbeispiel aus der Praxis: Eine Terrasseninstallation mit 15 Metern IP44-Profil, aber IP20-Verbindern wird nach dem ersten harten Regenguß Ausfälle zeigen. Der Austausch kostet erfahrungsgemäß das Dreifache der Mehrkosten, die korrektes IP67-Verbinderzubehör von Anfang an verursacht hätte. Schutzklassen konsequent durch die gesamte Installationskette zu denken ist kein Luxus, sondern Grundvoraussetzung für Langlebigkeit.
Thermomanagement durch Zubehör: Wie Profile und Halterungen die LED-Lebensdauer direkt beeinflussen
Wer LED-Streifen ohne geeignetes Thermomanagement betreibt, verschenkt bares Geld. Die Physik ist eindeutig: Für je 10 Kelvin erhöhter Betriebstemperatur halbiert sich die theoretische Lebensdauer der LEDs. Ein hochwertiger LED-Streifen mit nominellen 50.000 Betriebsstunden kann bei dauerhaft erhöhter Temperatur auf unter 20.000 Stunden absinken – das entspricht einem Leistungsverlust von 60 Prozent, der sich allein durch falsches oder fehlendes Zubehör ergibt.
Der entscheidende Faktor ist dabei nicht die Umgebungstemperatur, sondern die sogenannte Junction Temperature – also die Temperatur direkt am LED-Chip. Aluminium-Profile mit direktem thermischen Kontakt zur Platine des Streifens können diese Temperatur um 15 bis 25 Grad Celsius senken. Das gelingt, weil Aluminium mit einer Wärmeleitfähigkeit von rund 160 W/(m·K) die entstehende Wärme großflächig ableitet, bevor sie sich am Chip staut. Silikon-Haftbänder ohne Metallkontakt leisten das nicht – sie isolieren stattdessen, was den gegenteiligen Effekt erzeugt.
Profilauswahl und Montagefehler, die teuer werden
Nicht jedes Aluminiumprofil ist gleich effektiv. Entscheidend sind Wandstärke, Profiltiefe und der thermische Übergangswiderstand zwischen Streifen und Profil. Ein flaches Aufbauprofil mit 1 mm Wandstärke bietet deutlich weniger Wärmespeicherkapazität als ein Einbauprofil mit 2 mm Wandstärke, das zusätzlich in thermisch leitendes Baumaterial eingebettet wird. Praxisempfehlung: Bei LED-Streifen mit mehr als 10 W/m sollte grundsätzlich auf Profile mit mindestens 1,5 mm Wandstärke und vollflächigem Streifenkontakt gesetzt werden. Wärmeleitpaste zwischen Streifen und Profilboden reduziert den Übergangswiderstand nochmals messbar.
Ein häufiger Montagefehler in der Praxis: Der Streifen wird zwar ins Profil eingelegt, aber nicht dauerhaft fixiert. Durch Vibrationen oder thermische Ausdehnung verliert der Streifen den direkten Kontakt zur Aluminium-Auflagefläche – der Wärmetransfer bricht ein. Selbstklebendes Wärmeleitpad statt einfacher Klebefolie löst dieses Problem zuverlässig und kostet in der Beschaffung kaum mehr.
Abdeckungen und Hüllen im thermischen Kontext
Abdeckungen und Schutzmaterialien spielen im Thermomanagement eine oft unterschätzte Doppelrolle. Eine gut sitzende Schutzummantelung für die LED-Installation kann Feuchtigkeit fernhalten, die Korrosion an Lötpunkten verursacht und so indirekt thermische Hotspots erzeugt. Gleichzeitig gilt: Je dichter die Umhüllung, desto wichtiger wird die Wärmeabfuhr über das Profil, da Luftzirkulation als Kühlpfad entfällt.
Diffusorabdeckungen aus Polycarbonat oder Acryl streuen nicht nur das Licht, sondern beeinflussen auch die thermische Situation im Profil. Klare PC-Abdeckungen erwärmen sich weniger als matte Ausführungen, da sie Infrarotanteile besser transmittieren. In geschlossenen Einbausituationen, beispielsweise hinter Gipskartonverkleidungen, kann dieser Unterschied durchaus 3 bis 5 Grad ausmachen. Die Wahl der passenden Abdeckung ist daher keine rein ästhetische Entscheidung, sondern hat direkte Auswirkungen auf das gesamte thermische System.
- Wärmeleitpads statt normaler Klebestreifen zwischen Streifen und Profil einsetzen
- Wandstärke ≥ 1,5 mm bei hochleistungsfähigen Streifen über 10 W/m wählen
- Einbauprofile in Massivholz oder Gipskarton nutzen das Trägermaterial als zusätzlichen Wärmespeicher
- Belüftungsspalte bei geschlossenen Einbausituationen einplanen – mindestens 5 mm Abstand zur rückseitigen Abdeckung
- IP67-Streifen in Aluminiumprofilen immer mit Wärmeleitpaste fixieren, da die Silikoneinhüllung selbst schlecht Wärme leitet
Montagetechniken und Befestigungssysteme: Von Klebeband bis Einbau-Nut
Die Qualität einer LED-Installation steht und fällt mit der Befestigungsmethode. Selbst hochwertige Streifen mit exzellenten Leuchtmitteln liefern nach wenigen Monaten enttäuschende Ergebnisse, wenn sie sich durch Wärmeausdehnung ablösen oder mechanisch nachgeben. Die Wahl der richtigen Montagetechnik hängt von drei Faktoren ab: Untergrundmaterial, thermische Belastung und gewünschte Optik.
Selbstklebende Rückseiten und ihre Grenzen
Die meisten LED-Streifen kommen mit einem 3M 467MP oder 3M 9080-Klebeband vorgerüstet – beide aus der industriellen Klebetechnik mit definierten Schälwiderständen zwischen 15 und 22 N/cm. Das klingt solide, trifft aber auf einen entscheidenden Flaschenhals: Die Klebefläche muss absolut fett-, staub- und silikonfrei sein. Selbst Fingerabdrücke reichen aus, um die Haftfähigkeit um bis zu 60% zu reduzieren. Reinigung mit Isopropanol kurz vor der Montage ist deshalb Pflicht, keine Option. Auf porösen Untergründen wie Beton oder Gips versagen Selbstkleber grundsätzlich – hier braucht es mechanische Alternativen.
Für Hochtemperaturbereiche über 60°C Umgebungstemperatur, etwa in Küchennähe oder in geschlossenen Profilen mit hoher Wattzahl, empfiehlt sich der Wechsel auf Aluminiumklebeband als Wärmeleitbrücke kombiniert mit mechanischer Zusatzsicherung. Thermoplastische Klebstoffe verlieren ab 70°C messbar an Haftung – ein Umstand, den viele Installateure erst bei der Reklamation entdecken.
Aluminiumprofile, Montageringe und Einbau-Nuten
Wer professionell installiert, greift zu Aluminiumprofilen als primäres Befestigungssystem. Sie lösen gleich mehrere Probleme gleichzeitig: Die mechanische Fixierung des Streifens erfolgt durch Einlegen in die Nut ohne zusätzlichen Klebstoff, der Wärmewiderstand zum Untergrund sinkt deutlich, und die Optik wird durch die Abdeckung vereinheitlicht. Dabei gilt: Eine passend gewählte Abdeckung im Profil beeinflusst nicht nur den Lichtaustrittswinkel, sondern auch Blendung und Farbhomogenität erheblich. Profile mit 12mm Innennut passen zu den gängigen 10mm-Streifen, bei 24V-Hochleistungsstreifen mit 12mm Breite wird die 14mm-Variante benötigt.
Für unsichtbare Installationen in Trockenbauwänden oder Möbelkorpussen bieten sich eingebettete Einbau-Nuten aus Aluminium an, die bündig mit der Oberfläche abschließen. Die Montage erfolgt vor dem Verputzen oder Tapezieren, der Streifen wird erst nach Fertigstellung des Untergrunds eingeclipst. Auf Stoßstellen und Richtungswechsel achten: Hier helfen Verbindungselemente, die mechanisch und elektrisch sicher überbrücken, ohne dass gelötet werden muss.
Clip-Halter aus Kunststoff oder Stahl bieten eine kostengünstige Alternative für gerade Abschnitte ohne Profil. Sie werden in Abständen von maximal 50cm gesetzt – bei flexiblen Streifen reichen 30cm, um Durchhängen zu vermeiden. Schrauben mit 2,5mm Durchmesser in Dübeln halten auch auf Hohlwänden dauerhaft. Für kurvige Verläufe oder runde Objekte gibt es Montageband mit beidseitigem Hochleistungsklebstoff in 12mm Breite, das Kurvenradien bis zu 5cm problemlos mitmacht.
Unabhängig von der Montagemethode gilt: Eine schützende Hülle um den Streifen verlängert die Lebensdauer in feuchten oder mechanisch beanspruchten Umgebungen dramatisch – und sie verändert je nach Ausführung auch die Wärmeableitung, was bei der Profileauswahl einzukalkulieren ist.
Lichthomogenität und Abstrahlwinkel: Wie Abdeckung und Diffusor das Beleuchtungsbild formen
Wer jemals einen LED-Streifen ohne jegliche Abdeckung verbaut hat, kennt das Problem: Die einzelnen Lichtpunkte sind klar erkennbar, auf Ablageflächen entstehen diskrete Lichtflecken, und bei indirekter Beleuchtung sieht man an der Wand das charakteristische „Perlenketten-Muster". Dieses Phänomen tritt selbst bei modernen High-Density-Strips mit 140 LEDs/m noch ab einem Betrachtungsabstand von unter 60–80 cm auf. Die Lösung liegt in der gezielten Kombination aus Abstrahlgeometrie, Diffusortyp und Gehäuseform.
Diffusoren: Streugrade und ihre Auswirkung auf die Lichtqualität
Der entscheidende Parameter ist der Transmissionsgrad in Kombination mit der Streucharakteristik. Klare Abdeckungen aus PC oder PMMA leiten das Licht nahezu ungebrochen weiter – sie schützen den Strip, beeinflussen das Abstrahlbild aber kaum. Milchige Diffusoren hingegen streuen das Licht durch Mikropigmente oder eine matte Oberflächenstruktur. Dabei gilt: Je höher der Streugrad, desto homogener das Licht, aber desto höher auch der Lichtverlust. Opake Milchdiffusoren schlucken typischerweise 30–50 % der Lichtleistung, während hochwertige, leicht getönte Streuscheiben nur 10–15 % Verlust verursachen bei gleichzeitig deutlich besserem Homogenitätswert.
Für Anwendungen, bei denen ein gleichmäßiges, blendfreies Lichtbild zwingend notwendig ist – etwa in Büroarbeitsplätzen, Verkaufsvitrinen oder Badspiegel-Applikationen –, empfehle ich Diffusoren mit einer Haze-Rate von mindestens 85 %: Das bedeutet, 85 % des transmittierten Lichts wird gestreut, nur 15 % passiert die Scheibe in direkter Linie. Das Ergebnis ist ein nahezu punktquellenfreies Leuchtband.
Gehäusegeometrie und Abstrahlwinkel: Das unterschätzte Zusammenspiel
Die Form des Aluminiumgehäuses beeinflusst den effektiven Abstrahlwinkel erheblich. Flache Standardprofile mit 12–16 mm Breite und einem 60°-Diffusor erzeugen ein eher gerichtetes Lichtbild – ideal für Akzentbeleuchtung oder Arbeitsplatzbereiche. Tief eingebaute Profile mit hohen Seitenwänden reduzieren den Abstrahlwinkel zusätzlich auf 40–50°, was Blendung im Direktsichtbereich nahezu eliminiert. Runde oder oval geformte Abdeckungen dagegen streuen das Licht auf bis zu 270°, was sie für umlaufende Indirektbeleuchtung prädestiniert.
Konkret: Bei einer Einbautiefe von 20 mm und einer Profilbreite von 14 mm wird das vom Strip emittierte Licht durch die Gehäusewände geometrisch auf etwa 110° beschnitten, bevor es überhaupt auf den Diffusor trifft. Wer das nicht berücksichtigt und einen 160°-Diffusor verbaut, verschenkt Licht und erkauft sich keinen Mehrwert. Die Abstimmung zwischen der passenden Abdeckung für das jeweilige Profil ist deshalb keine ästhetische, sondern eine photometrische Entscheidung.
- Opalweiße Diffusoren: maximale Homogenität, Lichtverlust bis 50 %, für dekorative Anwendungen ohne Lumenanforderungen
- Satinierte Klarsichtabdeckungen: Kompromiss aus Transparenz (Verlust 10–20 %) und ausreichender Streuung für Wohn- und Objektbereiche
- Prismatische Streuscheiben : lenken Licht gezielt um, ideal für asymmetrische Ausleuchtung von Regalen oder Arbeitsplatten
- Klare Schutzabdeckungen: kein optischer Einfluss, rein mechanischer Schutz – sinnvoll nur in Kombination mit einer robusten Schutzhülle für den Strip selbst
Ein praxisrelevanter Test für die Auswahlentscheidung: Den montierten Strip aus 45° Betrachtungswinkel und einem Abstand von 1 m betrachten. Sind Einzelpunkte sichtbar, ist der Diffusor zu transparent oder der Abstand zwischen LEDs zu groß. Faustregel: Der Mindestabstand zwischen Strip und Diffusoroberfläche sollte mindestens dem halben LED-Pitch entsprechen – bei 10 mm Pitch also mindestens 5 mm Luftraum zwischen Platine und Abdeckung.
Fehlerquellen bei der Komponentenwahl: Kontaktprobleme, Spannungsabfall und mechanische Schwachstellen
Nach Jahren in der Praxis lässt sich eines mit Sicherheit sagen: Die meisten LED-Installationen scheitern nicht an der Leuchtqualität des Streifens selbst, sondern an den Verbindungspunkten dazwischen. Fehler bei der Komponentenwahl manifestieren sich oft erst Wochen nach der Installation – als Flackern, ungleichmäßige Helligkeit oder kompletter Ausfall einzelner Segmente. Wer die typischen Fehlerquellen kennt, spart sich kostspielige Nacharbeiten.
Kontaktprobleme: Wo Verbindungen zur Schwachstelle werden
Der häufigste Fehler beginnt bei der Wahl ungeeigneter Steckverbinder. Günstige Klemm-Connectoren mit verzinnten Stahlkontakten oxidieren innerhalb weniger Monate, besonders in feuchten Umgebungen oder bei Temperaturschwankungen. Vergoldete Kontakte kosten zwar 30–50 % mehr, reduzieren den Übergangswiderstand jedoch dauerhaft auf unter 10 mΩ. Wer tiefer in die Materie einsteigen will, findet in einem umfassenden Überblick zu den verschiedenen Connector-Typen die entscheidenden Auswahlkriterien nach Streifenbreite, Polzahl und Einbausituation.
Ein weiteres Problem: mechanisch nicht arretierte Steckverbinder. Vibrationen – etwa in Fahrzeugen oder Möbeln mit Lautsprechern – lösen Klemmen ohne Rastmechanismus zuverlässig innerhalb kurzer Zeit. Dasselbe gilt für das falsche Einlegen des Streifens in den Connector: Sitzt das Kupferpad auch nur 0,5 mm zu weit hinten, entsteht ein Übergangswiderstand von mehreren Ohm, der den Spannungsabfall massiv verstärkt und zu lokaler Überhitzung führt.
Spannungsabfall: Die unterschätzte Physik langer Installationen
Bei 12-V-Installationen ist der Spannungsabfall über die Leiterlänge der kritischste Parameter überhaupt. Mit einem typischen Streifenwiderstand von 10 Ω/m und einem Querschnitt von nur 0,75 mm² in der Zuleitung bricht die Spannung bei 5 m bereits um 1,5–2 V ein – das entspricht einem Helligkeitsverlust von bis zu 15 % am Streifenende und einer merklich abweichenden Farbtemperatur bei Warmweiß. Die Lösung ist eine beidseitige Einspeisung oder die Verwendung von 24-V-Systemen, die physikalisch bedingt viermal weniger anfällig für diesen Effekt sind.
Netzteile mit zu kleiner Reserve verschärfen das Problem erheblich. Ein Netzteil, das dauerhaft über 80 % seiner Nennlast betrieben wird, altert deutlich schneller und liefert bei Lastspitzen – etwa beim Einschalten kalter LEDs – zu wenig Spannung. Als Faustregel gilt: mindestens 20 % Headroom, bei kritischen Installationen besser 30 %.
Mechanische Schwachstellen entstehen oft durch falsch gewählte Profile und Schutzlösungen. Aluminium-Profile ohne korrekt sitzende wetterfeste Schutzabdeckung lassen Feuchtigkeit eindringen, die Kupferpads und Lötpunkte innerhalb einer Saison zerstört. Gleichzeitig fungieren Profile als Wärmesenke – ohne sie steigt die Gehäusetemperatur des Streifens um bis zu 20 °C, was die Lebensdauer der LEDs nach der 10-Grad-Regel halbiert. Wer zusätzlich mit Diffusoren arbeitet, muss deren Transmission im Blick behalten: Günstige PMMA-Abdeckungen schlucken bis zu 35 % der Lichtleistung, hochwertige Optionen nur 8–12 %. Einen direkten Vergleich verschiedener Materialien bietet ein detaillierter Leitfaden zur Diffusor-Auswahl.
- Kontakte prüfen: Kupferpads vor dem Aufstecken mit Isopropanol reinigen, Oxidation entfernen
- Querschnitt berechnen: Zuleitungen bei mehr als 3 m grundsätzlich mit ≥ 1,5 mm² ausführen
- Temperatur messen: Nach 30 Minuten Betrieb Infrarot-Thermometer anlegen – über 60 °C am Streifenrücken zeigt Kühlungsbedarf an
- Systemspannung bevorzugen: Bei Neuprojekten über 3 m konsequent auf 24 V wechseln
Häufige Fragen zu Zubehör und Komponenten in LED-Installationen
Welche Rolle spielen Aluminium-Profile in LED-Installationen?
Aluminium-Profile sind entscheidend für die Kühlung der LEDs und verlängern deren Lebensdauer. Sie leiten die erzeugte Wärme effektiv ab und schützen die LED-Streifen vor Überhitzung.
Wie wichtig ist die Wahl der Abdeckungen für LED-Streifen?
Die Abdeckungen beeinflussen nicht nur die Optik, sondern auch die Lichtverteilung und Langlebigkeit der Installation. Klare Abdeckungen bieten hohe Lichttransmission, während diffuse Abdeckungen für gleichmäßige Beleuchtung sorgen.
Was sind die häufigsten Fehler bei der Auswahl von Komponenten?
Häufige Fehler sind die Verwendung ungeeigneter Steckverbinder, unzureichende Wärmeableitung, und die Vernachlässigung von Schutzklassen. Diese können zu Flackern, Überhitzung und vorzeitigem Ausfall führen.
Warum ist die Kompatibilität der Komponenten wichtig?
Inkompatibilitäten zwischen Komponenten können die Leistung beeinträchtigen und zu Schäden führen. Eine sorgfältige Auswahl sorgt für ein reibungsloses Zusammenspiel und minimiert Fehlerquellen.
Wie kann ich die Lebensdauer meiner LED-Installation verlängern?
Die Lebensdauer kann durch die richtige Kühlung, Verwendung von qualitativ hochwertigen Komponenten sowie durch die richtige Wahl von Abdeckungen und Diffusoren verlängert werden. Regelmäßige Wartung und Prüfung der Verbindungen sind ebenfalls entscheidend.
